Novena parte, ya tenemos todo el montaje preparado, nos queda conectar el cableado y probarlo. Vamos a ver en esta parte como hacer ese cableado y ocultarlo para que no moleste a las piezas móviles de la impresora.
Fase previa
Vamos a utilizar en esta parte los siguientes materiales:
- Todos los cables de conexión que traen los diferentes circuitos electrónicos utilizados.
- Bridas.
- Recoge cables.
- Alambre.
¿Dónde va cada cable?
Lo primero que debemos pensar es donde se conecta cada cable. En el caso de los motores y los finales de carrera solo voy a mencionar la parte que va a la RAMPS, ya que la otra es fácil.

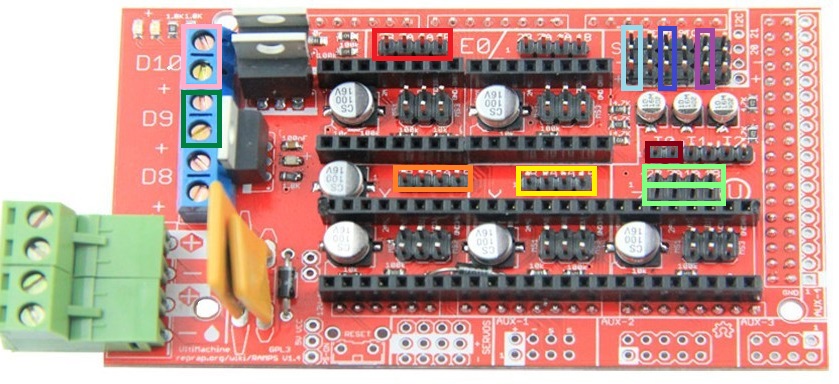

A continuación os pongo 2 imágenes de la RAMPS que usaremos para guiarnos:
LCD
El LCD lo he colocado en el frontal (cada vez me gusta más la posición), y tiene 2 cables iguales (uno para la pantalla y otro para la tarjeta SD).
El primer problema es ver donde va cada uno, tanto en el LCD como el adaptador tienen una serigrafía que nos soluciona el problema (en mi caso: van en paralelo, el más a la derecha irá más a la derecha y viceversa).
El cable lo pasaré enroscado en la varilla roscada, esa varilla estará ligeramente elevada y no se utiliza ni se mueve. Os pongo una foto del enrollado del primer cable:
A continuación os pongo una foto de la RAMPS con el adaptador y la conexión de ambos cables del LCD:
Una última foto del cableado del LCD con uno de los finales de carrera (el del eje Z que escribiré un poco más adelante):
El primer problema es ver donde va cada uno, tanto en el LCD como el adaptador tienen una serigrafía que nos soluciona el problema (en mi caso: van en paralelo, el más a la derecha irá más a la derecha y viceversa).
El cable lo pasaré enroscado en la varilla roscada, esa varilla estará ligeramente elevada y no se utiliza ni se mueve. Os pongo una foto del enrollado del primer cable:
Final de carrera del eje X
Recordemos que este final de carrera está situado en la barra horizontal que mueve el carro, al cual un tornillo con un trozo de plástico para que lo activara. En las imágenes superiores veremos que hay un cuadro de color azul claro en la parte superior derecha, esa es la posición del cable que va a este final de carrera.
Este cable lleva una brida que lo mantiene colgando cerca de la varilla lisa y luego pasa por un puente de 4 bridas que he puesto alrededor del cuerpo del motor X para luego dejarlo caer hasta abajo. Después, cuando estén todos los cables que bajarán por ahí colocare unas bridas (cada 15cm más o menos) y un recoge cable para que quede más vistoso y recogido.
Final de carrera del eje Y
Recordemos que este final de carrera está situado en la parte trasera de la impresora, Este es el elemento electrónico que está más cerca de la RAMPS y, por tanto, tiene mucho cable para dejar recogido. La colocación de dicho cable en la RAMPS está muy cerca del final de carrera del eje X, en las imágenes es de color azul.
Puede que os preguntéis porque se deja uno vacío por medio, o por qué son 6 huecos... pues sí, son dos posiciones por cada dimensión: la primera es el indicador del inicio (punto 0), que es el que nosotros usamos, y la segunda es la posición del final, pero eso lo hace la impresora electrónicamente (¿Cómo? 1º va al punto 0 y después conforme se mueve, recuerda cuanto se está moviendo).
Puede que os preguntéis porque se deja uno vacío por medio, o por qué son 6 huecos... pues sí, son dos posiciones por cada dimensión: la primera es el indicador del inicio (punto 0), que es el que nosotros usamos, y la segunda es la posición del final, pero eso lo hace la impresora electrónicamente (¿Cómo? 1º va al punto 0 y después conforme se mueve, recuerda cuanto se está moviendo).
Para recoger el cable he usado una técnica muy vistosa pero simple, con 2 dedos (algo separados) enrollo el cable en ellos, luego paso una brida por medio de los cables formando un ocho que encierre en cada circulo a cada parte de la bobina de cables, para luego cerrar la brida, apretar y cortar el sobrante. Os pongo unas imágenes de como hacerlo y así veis el resultado:
Final de carrera del eje Z
Recordemos que este final de carrera está situado en la barra vertical que hay más cerca de la RAMPS pero al otro lado de las maderas, en la parte donde lo colocamos tuve que ponerle un suplemento y además colocarlo de forma invertida para que la pletina de activación estuviera más centrada.
Como he comentado anteriormente, la zona de conexión en la RAMPS está junto a los otros finales de carrera, dejando uno vació entre el del eje Y y este, es decir, los cuadros purpuras o violetas de las imágenes iniciales.
También he usado una brida para atrapar el cable sobrante y como se verá en una imagen posterior, se queda muy recogido junto a unos de los motores del eje Z.
Como he comentado anteriormente, la zona de conexión en la RAMPS está junto a los otros finales de carrera, dejando uno vació entre el del eje Y y este, es decir, los cuadros purpuras o violetas de las imágenes iniciales.
También he usado una brida para atrapar el cable sobrante y como se verá en una imagen posterior, se queda muy recogido junto a unos de los motores del eje Z.
Motor X
El conector que va a la RAMPS se coloca junto a su controlador que es el que está más cerca de la toma eléctrica. En las imágenes es el cuadro de color naranja.
Al igual que su final de carrera bajará (sin entrar por ese puente de 4 bridas) e irá recogido por las bridas y el recoge cable.
Motor Y
Este motor está situado al fondo de la impresora (vista desde el frente), cerca del final de carrera de ese mismo eje (cosa que es habitual y no he comentado anteriomente). En las imágenes, este final de carrera se pondrá en el cuadro de color amarillo junto a su controlador.
El cable sobrante también lo he atrapado pero dejándolo detrás de la pieza que sostiene ese motor, se podría haber puesto cerca del cable del final de carrera del eje Y, etc. hay mucho sitio donde ponerlo. A la hora de ponerlo, moved la cama para que veáis que no molesta y listo.
El cable sobrante también lo he atrapado pero dejándolo detrás de la pieza que sostiene ese motor, se podría haber puesto cerca del cable del final de carrera del eje Y, etc. hay mucho sitio donde ponerlo. A la hora de ponerlo, moved la cama para que veáis que no molesta y listo.
Os pongo una foto con la que podéis ver como han quedado los cables del motor Y y de su final de carrera:
Motores Z
Estos motores son los que están en la parte inferior de los lados de la impresora, uno de ellos esta muy cerca de la RAMPS (atravesando una madera claro jajaja).
Los cables tienen suficiente espacio para ponerlos por debajo de la cama y de las varillas roscadas del eje Y. Como en ediciones anteriores, he usado una brida para agrupar el cable y dejarlo más recogido.
Los cables tienen suficiente espacio para ponerlos por debajo de la cama y de las varillas roscadas del eje Y. Como en ediciones anteriores, he usado una brida para agrupar el cable y dejarlo más recogido.
Estos cables van conectados a la RAMPS en los cuadros verdes claros de las imágenes iniciales, no importa el orden (de hecho yo no se cual es cada uno en mi impresora).
Una foto del resultado, también es visible el cableado del LCD:
Trenza de alambre
Este elemento será una trenza de alambre de 1 mm de grosor y una longitud de 40 cm. Os pongo una foto de una de las puntas (uno de los 3 lados debe ser más largo para usarlo de enganche):
Motor del extrusor
Este cable lo colocare para que tenga espacio de paso por la trenza de alambre y, después, seguirá cerca del cable del final de carrera del eje X pasando por el puente de 4 bridas.
Al final lo conectaré a la RAMPS en el conector de color rojo que hay marcado en las imágenes iniciales.
Ventiladores del extrusor
Los ventiladores llevan también sus cables, he tenido que comprar unos conectores compatibles y soldarselos. El problema que he detectado es que cada uno tiene un polo a cada lado, es decir si me equivoco al conectarlos se quemarán.
A la hora de llevarlos hacia la RAMPS haremos igual que con el motor del extrusor... mismos pasos.
Al conectarlos a la RAMPS, usaré la ficha de empalme D9, que tiene un cuadrado de color verde oscuro en las imágenes superiores.
En la RAMPS, se conecta junto a los ventiladores, en la posición D10, coloreada en rosa en las imágenes superiores.
A la hora de llevarlos hacia la RAMPS haremos igual que con el motor del extrusor... mismos pasos.
A la hora de llevarlos hacia la RAMPS haremos igual que con el motor del extrusor... mismos pasos.
Al conectarlos a la RAMPS, usaré la ficha de empalme D9, que tiene un cuadrado de color verde oscuro en las imágenes superiores.
Termistor
Esta pieza es el calentador del filamento, no se debe tocar durante la impresión o poco después ya que para imprimir piezas en PLA usa una temperatura de 220 ºC, y eso deja mucho daño en la piel. Le he puesto una ficha de empalme para facilitar el montaje y desmontaje del extrusor.
A la hora de llevarlos hacia la RAMPS haremos igual que con el motor del extrusor... mismos pasos.
En la RAMPS, se conecta junto a los ventiladores, en la posición D10, coloreada en rosa en las imágenes superiores.
Sensor de temperatura
Este sensor es el que le indicará a la impresora a que temperatura está actualmente el termistor. A este también le he puesto una ficha de empalme para facilitar el montaje y desmontaje del extrusor.
A la hora de llevarlos hacia la RAMPS haremos igual que con el motor del extrusor... mismos pasos.
En la RAMPS, se conecta entre los finales de carrera y los conectores de los motores Z, en un conector de 2 hilos coloreado en marrón en las imágenes superiores.
Agrupado del cableado
Los cables que van al carro: motor del extrusor, ventiladores, termistor y sensor de temperatura están soportados por un alambre. Una vez instalados, lo agruparé con unas bridas cada pocos centímetros y con una venda recoge cable comprada en un bazar. Os pongo un par de fotos del resultado:
Ventilador de la RAMPS y alimentación de la RAMPS
Para alimentar a la impresora estoy usando una fuente de alimentación de una antigua unidad externa ATA, con una salida de 4 hilos (5 V, 12 V y 2 tomas de 0 V) tipicas de los dispositivos ATA.
He buscado un conector macho de ese tipo y le he colocado una ficha de empalme, con un conector de un ventilador de microprocesador (el ventilador usado para la RAMPS) y los he colocado en esa ficha de empalme. Para completar el conjunto he puesto un par de cables que unen los 12 V y 0 V a la alimentación de la RAMPS utilizando una ficha de conexión que trae esta.
Os pongo una foto del resultado:
